Une petite station SDR portable
Je souhaitais vous présenter un petit projet que je viens de développer : RESCOM DISPLAY, une station d’écoute et d’analyse radio portable, pensée pour être facilement transportable lors des week-ends, sorties terrain ou vacances.

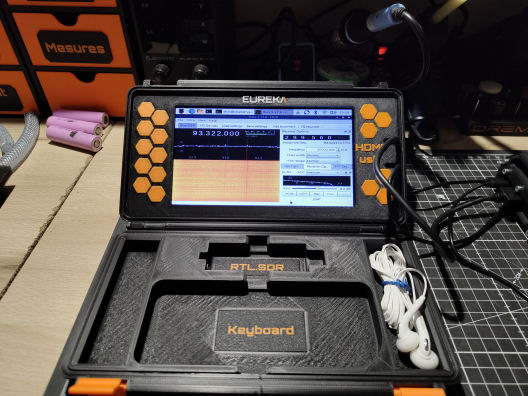

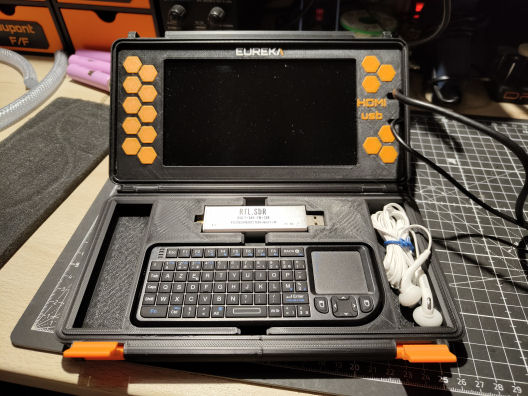

L’idée était de réunir dans un boîtier compact tout le nécessaire pour disposer d'une petite station SDR autonome :
-
📺 Écran 7" intégré
-
⌨️ Clavier Bluetooth compact
-
📡 RTL-SDR V3
-
🎧 Écouteurs
-
🖥️ Raspberry Pi externe, qui assure le traitement et fait tourner les logiciels SDR
-
🔌 Connectique permettant de raccorder une antenne externe
-
🔋 Alimentation portable prévue pour une utilisation sur le terrain
Le Raspberry Pi reste volontairement extérieur au boîtier RESCOM DISPLAY. Cela permet de conserver un format très compact et surtout de garder la possibilité de faire évoluer facilement la partie informatique sans modifier la mallette.

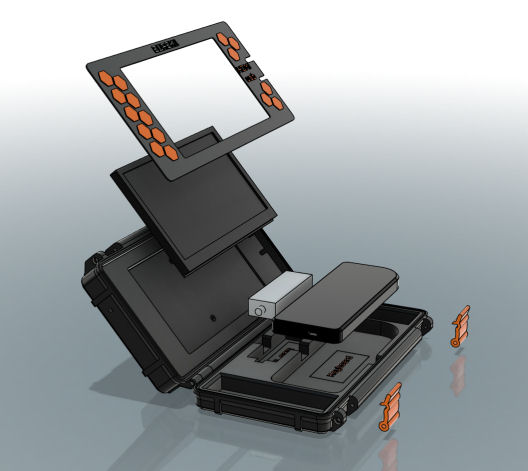

Le boîtier est entièrement conçu et imprimé en 3D, avec une architecture modulaire permettant de faire évoluer facilement le système.

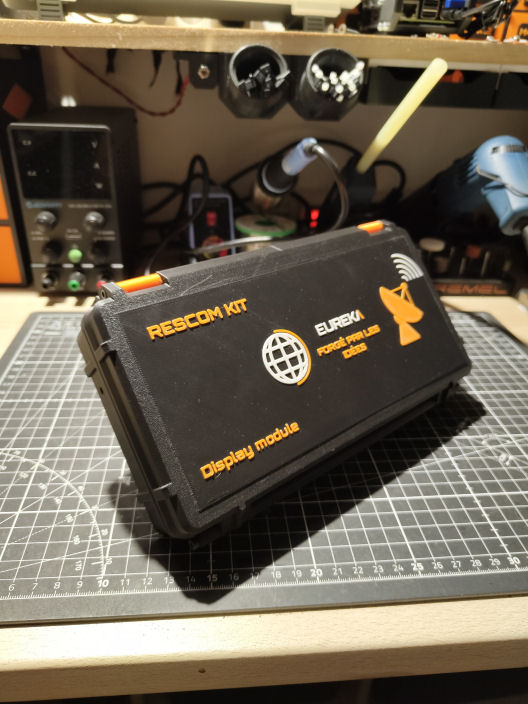

Dimensions : 23,8 × 13,5 × 4,6 cm
Poids : 870 g
L'objectif n'est pas de remplacer une station fixe, mais plutôt d'avoir un véritable petit poste SDR que l'on peut emmener partout : écoute des bandes radioamateur, aviation, réception de satellites, analyse du spectre, expérimentation SDR, décodage de signaux et, à terme, réception d'images et de données provenant de satellites météo.
Et RESCOM DISPLAY n'est que le début. Tout un écosystème portable est actuellement en cours de conception autour du système : différentes antennes, supports modulaires, batterie, pylône télescopique pliable et accessoires permettant de transformer progressivement la mallette en véritable station radio de terrain.
L'ensemble repose sur une architecture modulaire inspirée du système ATLAS, afin de pouvoir adapter la station à différents usages sans devoir tout reconstruire.
Pour ceux qui souhaitent regarder les éléments utilisés :
Pour toutes demandes d'informations, laissez un post sur ce forum.
73's - Benjamin - SWL
jolie réalisation, un grand bravo ! j'avoue avoir été surpris du tarif de l'écran et du clavier, ça reste abordable; avec une clé sdr qui reste aussi la plupart du temps relativement " cheap", une bonne station rx ( qui pourrait d'ailleurs piloter un genre xiegu qrp pour une future évolution tx qrp 😉 )
