Un micro à main avec PTT sous VOXDMR
Introduction
VOXDMR permet d'utiliser un microphone relié à la carte son de l'ordinateur. Cependant, l'émission est généralement commandée par le clavier.
Pour retrouver le confort d'utilisation d'un véritable microphone radioamateur, il est possible de modifier un microphone à main classique afin qu'il commande directement le PTT de VOXDMR.
La solution présentée ici ne nécessite aucune interface complexe. Elle repose sur :
- un microphone électret ;
- un bouton PTT intégré au microphone ;
- un petit logiciel de contrôle VOX chargé de simuler une touche clavier.
L'ensemble permet d'obtenir un fonctionnement très proche d'un émetteur-récepteur traditionnel.
Principe de fonctionnement
Le système se compose de trois éléments :
1. Le microphone
Le microphone est relié à l'entrée micro du PC.
Le bouton PTT ne commande pas directement l'émission.
Au repos :
- le microphone est muté ;
- aucun signal audio n'est envoyé à l'ordinateur.
À l'appui :
- le microphone est activé ;
- la parole est transmise à la carte son.
2. Le logiciel VOX Control
Le logiciel surveille en permanence le niveau audio provenant du microphone.
Lorsqu'un niveau supérieur au seuil défini est détecté :
- le logiciel simule l'appui sur la touche ² du clavier.
Lorsque la parole cesse :
- un délai de maintien est appliqué ;
- la touche est relâchée automatiquement.
3. VOXDMR
VOXDMR est configuré pour utiliser la touche ² comme commande PTT.
L'émission est donc déclenchée automatiquement lorsque le microphone détecte la voix.
Modification du microphone
La plupart des microphones à main peuvent être adaptés.
Cas n°1 : microphone déjà équipé d'une capsule électret
Aucune modification de la capsule n'est nécessaire.
Il suffit d'adapter le câblage interne.
Cas n°2 : microphone équipé d'une capsule dynamique
La capsule dynamique est remplacée par une capsule électret.
Cette modification est simple à réaliser et permet une parfaite compatibilité avec les entrées microphone des ordinateurs.

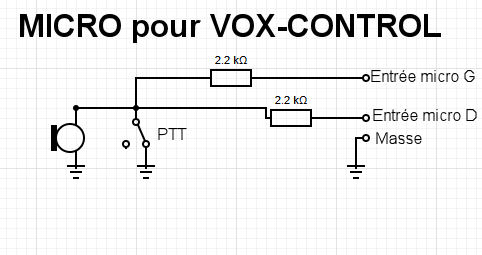

Schéma de câblage
L'utilisation de deux résistances permet d'alimenter simultanément les canaux gauche et droit d'une éventuelle entrée micro stéréo tout en évitant leur mise en parallèle directe.
Réalisation pratique

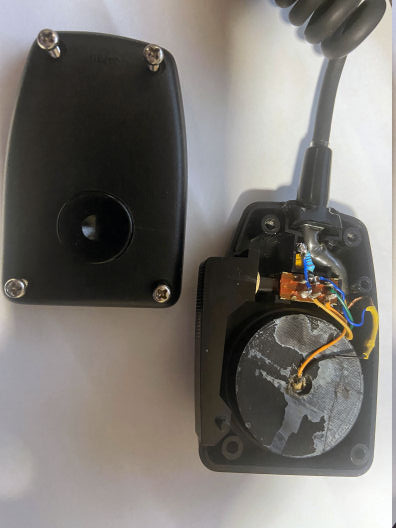

Exemple ci-dessus: Micro de récupération. La large pastille dynamique a été remplacée par une plaque en plastique de même dimmension (Imprimante 3D.) La pastille électret a été fixée au centre. Le commutateur PTT shunte la pastille micro quand aucune pression n'est effectuée sur la manette PTT (contact repos)
Quelques recommandations :
- utiliser le câble blindé d'origine du micro. Ce câble spiralé peut être raccordé à un jack 3.5 pour l'entrée micro sur le PC ;
- relier le blindage à la masse ;
- maintenir les fils aussi courts que possible ;
- vérifier la continuité du contact PTT avant fermeture du boîtier.
-

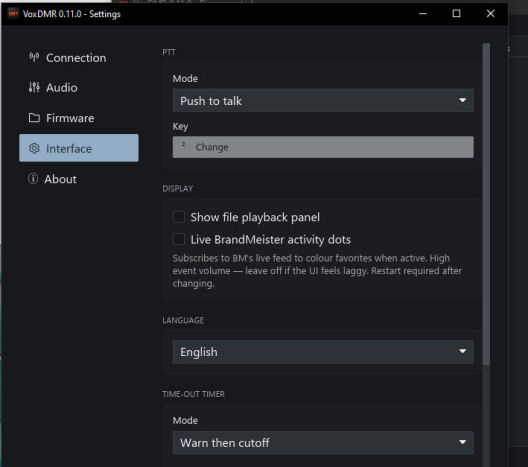

Configuration de VOXDMR
-
Dans les paramètres de VOXDMR :
- Ouvrir les paramètres Interface/ PTT.
- Sélectionner le mode Push to talk.
- Affecter la touche ² (celle à gauche du chiffre 1 sur votre clavier)

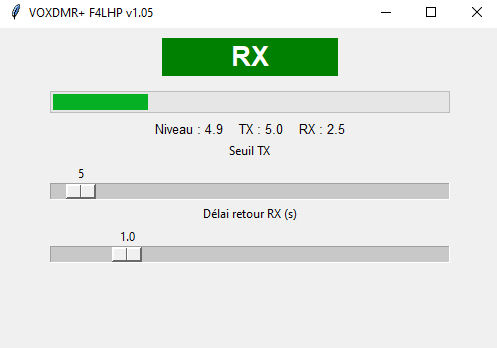

Configuration de VOX Control
Le logiciel comporte :
- un vumètre BF ;
- un réglage de seuil ;
- un réglage du délai de retombée.
Je vous conseille de régler vos paramètres Micro sous Windows (Panneau de configuration du son). N'engager pas le préampli, si possible. Ensuite le logiciel Vox Control étant lancé, ajustez la sensibilité de votre micro pour que le niveau soit à zéro ou presque quand le PTT n'est pas pressé.
Réglage du seuil
Appuyer sur le PTT et parler normalement.
Ajuster le seuil juste au-dessus du bruit de fond.
Le vumètre doit réagir clairement à la voix.
Réglage du délai
Le délai permet d'éviter les coupures entre les mots.
Une valeur comprise entre :
500 ms et 1000 msconstitue généralement un bon compromis.
Je vous conseille de régler votre sensibilité micro dans les paramètres de VOXDMR, vous devrez probablement remonter le niveau légèrement pour avoir une bonne modulation.
Utilisation
- Appuyer sur le bouton PTT du microphone.
- Parler normalement.
- Le logiciel détecte la présence de modulation.
- La touche ² est simulée.
- VOXDMR passe automatiquement en émission.
- Relâcher le PTT en fin de transmission.
Le système retrouve ainsi un comportement très proche d'un transceiver classique.
Vous pouvez télécharger le logiciel Vox Control ici
Attention ! Ce logiciel ne doit pas être utilisé avec un micro non équipé d'un bouton PTT adapté. Dans ce cas, vous risquez un passage en émission permanent et d'être banni par le réseau DMR.
Conclusion
Cette réalisation permet de recycler un microphone à main existant et d'obtenir un véritable confort d'utilisation sous VOXDMR.
La modification est simple, économique et ne nécessite aucun matériel spécialisé. Une fois correctement réglé, l'ensemble offre un fonctionnement fiable et très naturel pour l'opérateur radioamateur.
