DMR : toujours en train de régler le volume ?
Qui n'a jamais connu cette situation ? Un correspondant arrive avec une modulation très puissante, le suivant est à peine audible... et l'on passe son temps à ajuster le bouton de volume.
Voici une solution peu couteuse, et facile à mettre en œuvre, pour limiter ce genre de phénomène. Pour réaliser le montage, compatible avec n'importe quel transceiver, ou ordinateur, il vous faudra : Un module de compression, une alimentation 4 ou 5V et un amplificateur BF.

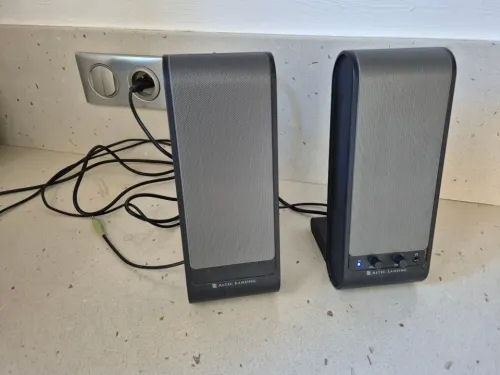

Une solution économique reste dans l'adoption d'une vieille paire d'enceintes amplifiées, destinée aux ordinateurs. Vous disposerez d'une bonne base de modifications, avec une alimentation secteur, un amplificateur BF, et son câble blindé équipé d'un jack 3,5mm.

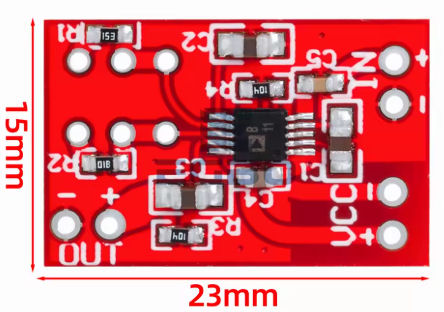

L'opération la plus difficile sera probablement d'ouvrir l'enceinte qui contient l'amplificateur BF. Le module de compression est disponible chez nos amis chinois (pour moins de 5€) Il s'agit d'un module de préamplificateur de microphone SSM2167 - 3V/5V, faible bruit. Lien ci-dessous.
Concernant l'alimentation, un régulateur 4 ou 5V devrait faire l'affaire. Le module ne consomme presque rien, et vous pourrez utiliser l'alimentation de vos enceintes comme source d'énergie. En plaçant votre compresseur à l'intérieur de l'enceinte amplifiée, vous pourrez insérer et brancher ce dernier sur le câble d'entrée BF. Certains transceivers sont équipés de deux prises de sorties BF (Une prise par VFO.) Si vous désirez utiliser ce système, il faudra monter 2 compresseurs et vous obtiendrez la réception d'un VFO sur la sortie audio droite et l'autre VFO sur la sortie gauche. De mon côté, je n'utilise qu'un seul VFO sur mon Anytone D-578.
Les réglages: Réglez le volume de sortie de votre transceiver au minimum. N'oubliez pas que votre module compresseur est équipé d'un préamplificateur. Le potentiomètre ajustable de 10 Ko doit être réglé, pour commencer, au centre de sa plage de réglage. Le potentiomètre d'origine sur votre enceinte amplifiée sera réglé selon votre désir. Vous allez vite vous rendre compte qu'il ne sert à rien de monter le volume sur le transceiver. Le niveau de sortie est plafonné.

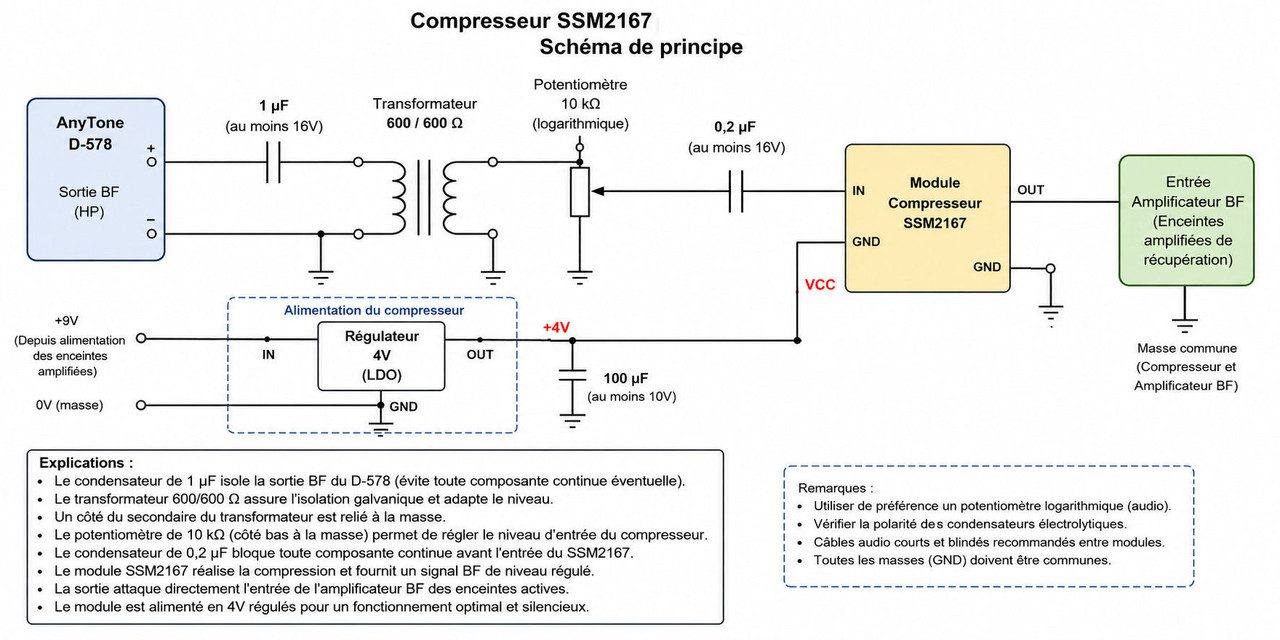

Vous trouverez tous les détails sur le schéma en haut de l'article. N'hésitez pas à laisser un commentaire en cas de problème ou de doutes.
Bon bricolage. 73's
