Voici en avant première, la présentation de la dernière réalisation de F4GSC (Jean-Luc) qui sera décrite complètement dans un prochain RadioRef.
Le programme a été développé à 80% par ses deux fidèles compagnons Claude Sonnet et Chatgpt y compris l'interface graphique dessiner sur Power-Point et téléverser dans l'IA qui lui a fourni en retour le code Arduino..
Vous trouverez les caractéristiques ci-dessous. Il a cherché à obtenir la plus grande dynamique de mesure (+90 dB) et pas forcément la fréquence maximale (<= 1GHz).

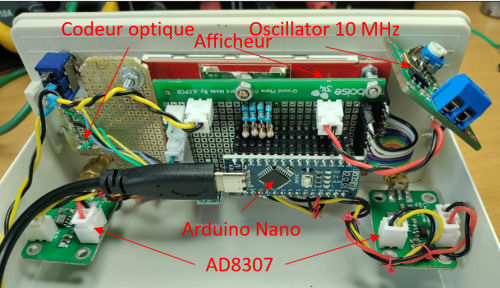

Il a donc choisi la sonde AD8307 qu'il a étendue par une calibration exhaustive entre 1 MHz et 1 GHz et -80 à +10 dBm soit 90 points de calibrage ce qui garantit une précision de mesure meilleure que 0.3 dB.

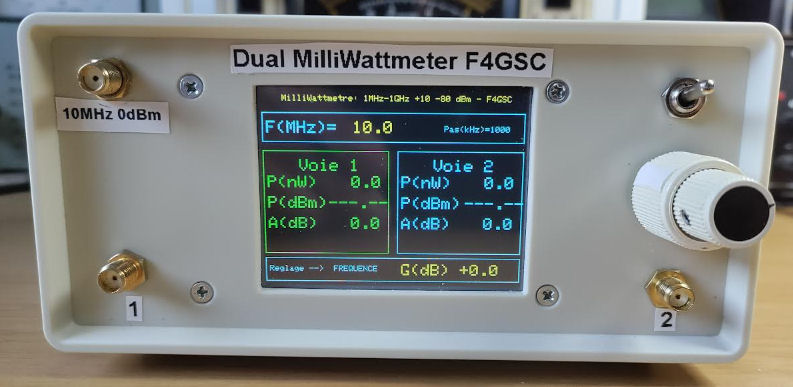

Principales caractéristiques du milliwattmètre:
-
Tension d’alimentation: de +7 v à +12 v, +9 v recommandée;
-
Fréquences: 1 MHz à 1 GHz;
-
Puissance : -80 dBm à +10 dBm;
-
Impédance d’entrée: 50 ohms;
-
Sortie de puissance de référence: 0 dBm à 10 MHz;
-
Nombre de voies de mesure: 2.
Utilisation:
-
Fréquence de mesure réglable de 1 MHz à 1GHz;
-
Pas de fréquence: 0.1, 1,10 et 100 MHz;
-
Prise en compte d’un atténuateur extérieur: 0 à -60 dB sur les deux voies par pas de 0.1 dB;
-
Affichage de la puissance en watt et dBm;
-
Affichage de la différence en dB entre les deux voies;
-
Mémorisation des paramètres de mesure: fréquence, atténuation…;
-
Alimentation sur batterie rechargeable par l’interface USB.
L'appareil est muni d'une source d'horloge de référence 10 MHz et qui sort 0 dBm pour vérifier rapidement des dispositifs comme les atténuateurs, des câbles coaxiaux...
Le code serait facilement adaptable à une autre sonde comme par exemple l'AD8318 pour obtenir une plage de fréquences au-delà du GHz.
La fonction deux voies permet de mesurer le gain d'un ampli, la perte d'insertion d'un filtre, la fonction de couplage d'un coupleur...
Je remercie Jean-Luc pour ces indiscrétions de labo qui vont en faire rêver plus d'un. Nous attendons, avec impatience, le lien vers l'article du REF.
Félicitations pour cette belle réalisation.
