Je suis très heureux de vous transmettre l'état d'avancement de mon transceiver SSTV LORA par l'intermédiaire de quelques photos des fonctionnalités implémentées.

Celui-ci sera présenté en plus de la présentation LORA pendant les temps d'échange dans vos RC respectifs. Un article radioref est en cours.



Ce transceiver embarque quelques outils très utiles pour le test et l'expérimentation: analyseur de spectre, générateur RF CW modulé, générateur message morse, calibrage RSSI et puissance de sortie ainsi que la prise en compte des pertes et gain des chaînes de réception et d'émission...



La face avant est constituée d'une carte ESP32 intégrant un écran graphique 480x320 pixels et muni de son clavier touch.

On peut voir sur la photo ci-dessous:

- en haut la barre de configuration des paramètres LORA,

- en bas la barre de commande,

- à droite l'écran de mesure qui indique la puissance du signal reçu (RSSI), le SNR (dB)...

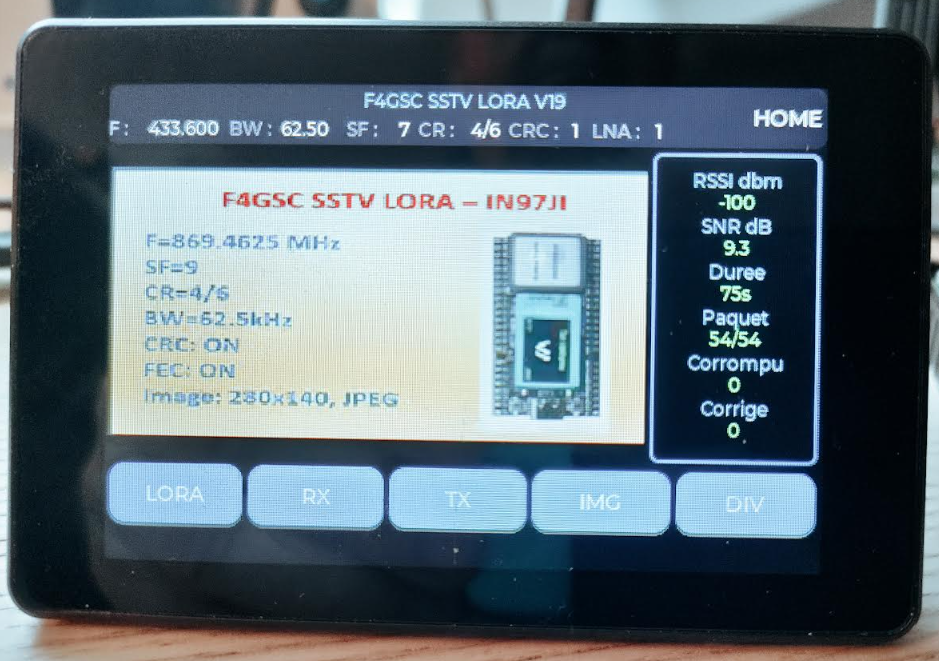

- Au centre l'écran d'affichage des informations reçues, ici l'image SSTV transmise. Le signal est de -100 dBm, le SNR 9.3, la durée de transmission 75 secondes et 54 reçus sur 54 sans erreur.

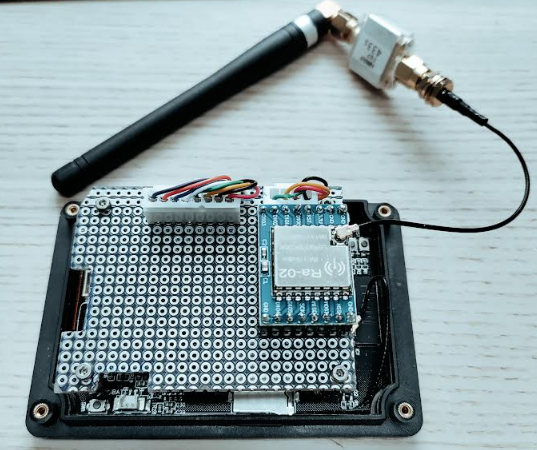

Ci-dessous la carte fille munie de son transceiver SX1278 de Semtech (4€), connecté à la carte mère ESP32 par un connecteur JST 1.5mm.



L'ergonomie de l'appareil est assurée par le clavier touch: un appui rapide permet d'accéder aux fonctions de base, un appui long permet d'accéder aux fonctions les plus avancées.

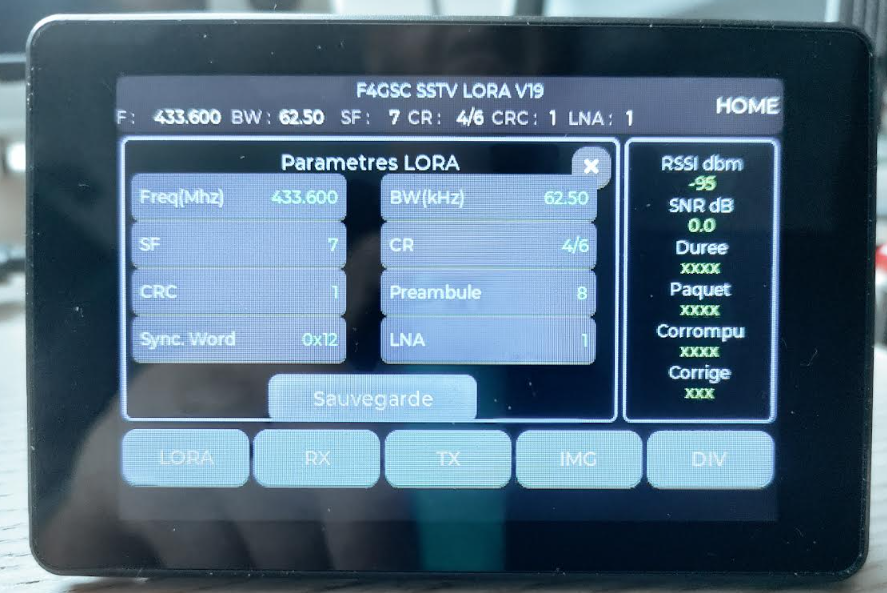

Ci-dessous l'écran de configuration des paramètres LORA.

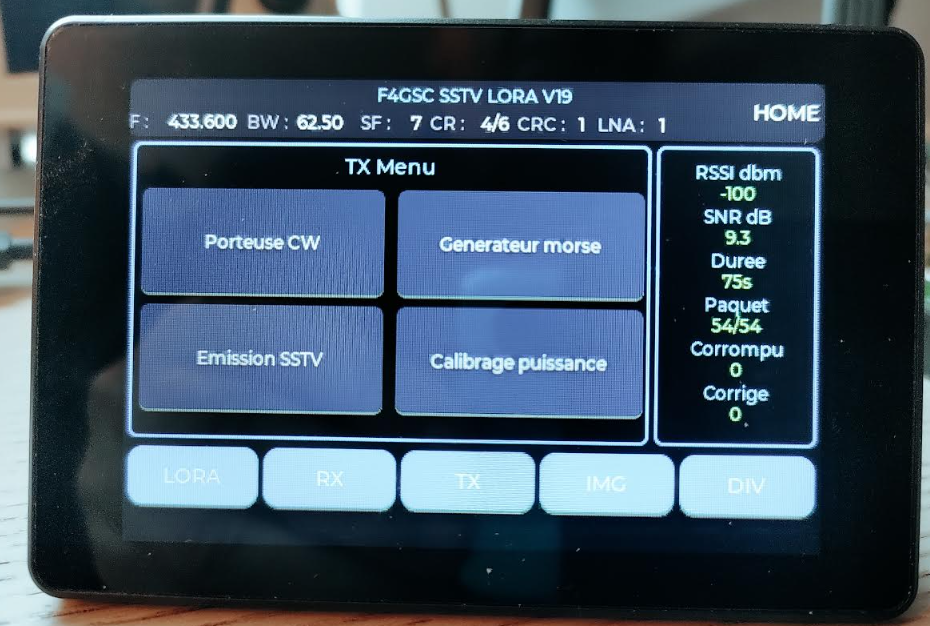

Ci-dessous les fonctions avancées du mode TX:

-Emission d'un porteuse, d'un message CW, du calibrage de la puissance de sortie et de la chaine d'émission.



Ci-dessous l'écran qui permet de configurer la porteuse modulée.

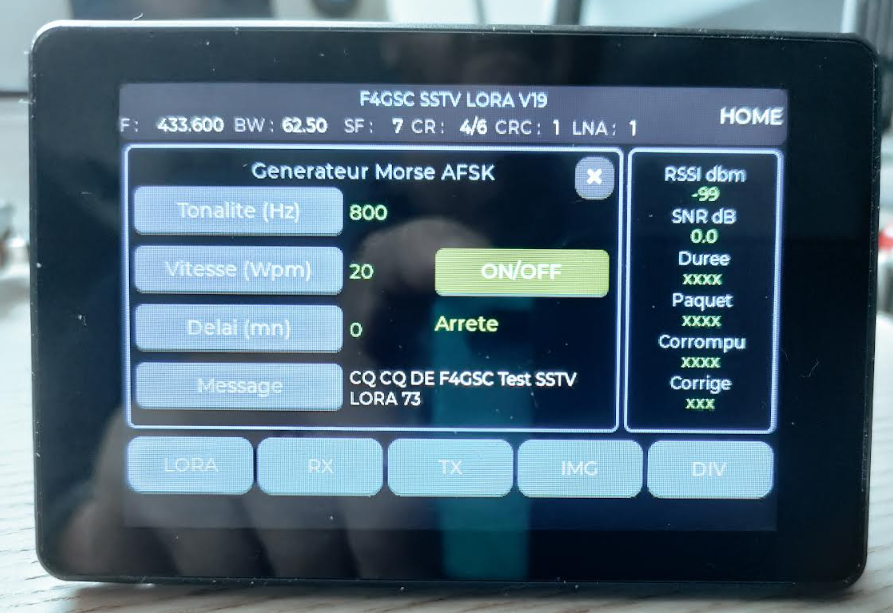

Ci-dessous la configuration du générateur CW. Un mode de transmission automatique du message est implémenté pour l'utiliser en balise CW. Le temps entre deux émissions est réglables.

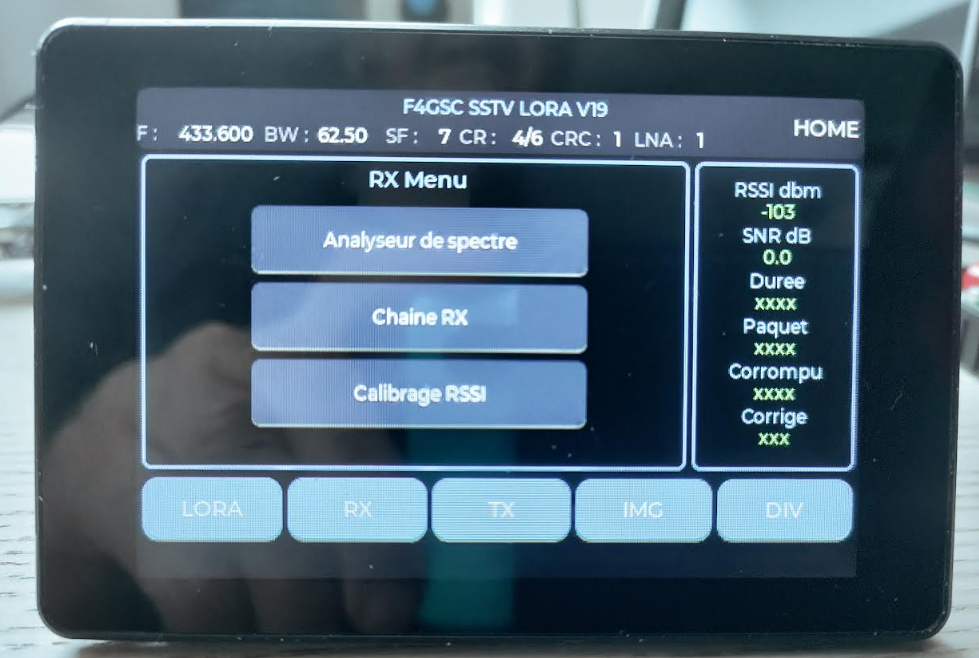

Ci-dessous les fonctions avancées en mode RX

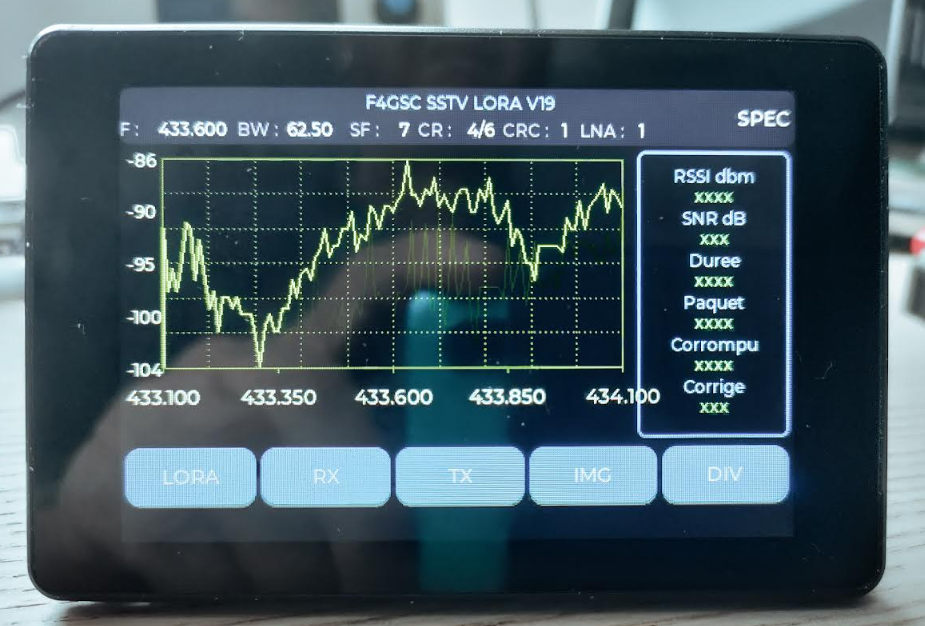

Ci-dessous l'analyseur de spectre



D'autres fonctionnalités sont en cours de développement.

Cout de se transceiver:

- carte mère (ESP32, ECRAN et Touch), 20€,

- transceiver SX1278,4€,

- Eventuellement ampli RF de 1 watt (intègre la fonction PTT), 22€,

- Une batterie 3.7v, le chargeur est déjà intégré sur la carte mère.



A venir, impression de l'image  reçue sur une petite imprimante thermique (Bluetooth), sauvegarde et chargement des images depuis une SD carte...

Jean-Yves (F1DJO, le grand maître de l'impression 3D (entre autres choses)), travaille sur un design de boîtier ergonomique et il pourra fournir les fichiers STL pour l'impression.



Moins de 60 €, avec peu de câblage/soudure.

Ce prix modique devrait, je l'espère, motiver à ce lancer dans cette nouvelle expérimentation.



J'ai encore un peu de travail pour finaliser (2 semaines).



90% du développement logiciel fait avec l'assistance des IAs (Claude Sonnet, DeepSink, et ChatGpt).

Pour la documentation et notamment les illustrations ont été faites avec Mistral et Geminni (le plus efficace pour les dessins).
